El conductor de derivación retráctil (RBC) de LYTECH proporciona una conexión eléctrica directa, robusta y visiblemente inspeccionable entre la carcasa del tanque y el techo flotante, eliminando así el riesgo de diferencias de voltaje entre estos cuerpos metálicos.
La experiencia de LYTECH dentro de la industria del petróleo y el gas es significativa y un enfoque de nuestro negocio. de LYTECH las tecnologías y servicios centrales se adaptan a estas aplicaciones únicas y objetivos de gestión de riesgos. Hemos trabajado en estrecha colaboración con muchos operadores mundiales de petróleo y gas para desarrollar soluciones personalizadas para cumplir con estos entornos exigentes.

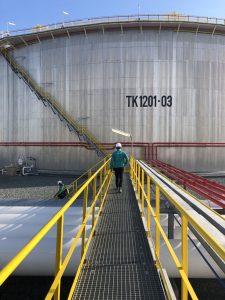

Una de las aplicaciones más vulnerables que representa una seria amenaza por los rayos son los tanques de techo flotante externo (EFRT). Los EFRT son altamente susceptibles a la corriente de rayo creada por impactos directos e indirectos y presentan resultados potencialmente catastróficos que conducen a una pérdida significativa de productos, impacto financiero, pérdida de operaciones y seguridad humana. Los informes indican que más del 30% de los incendios EFRT son causados por rayos. Más específicamente, se estima que el 95% de los incendios de sellos de llantas son el resultado de la caída de rayos.

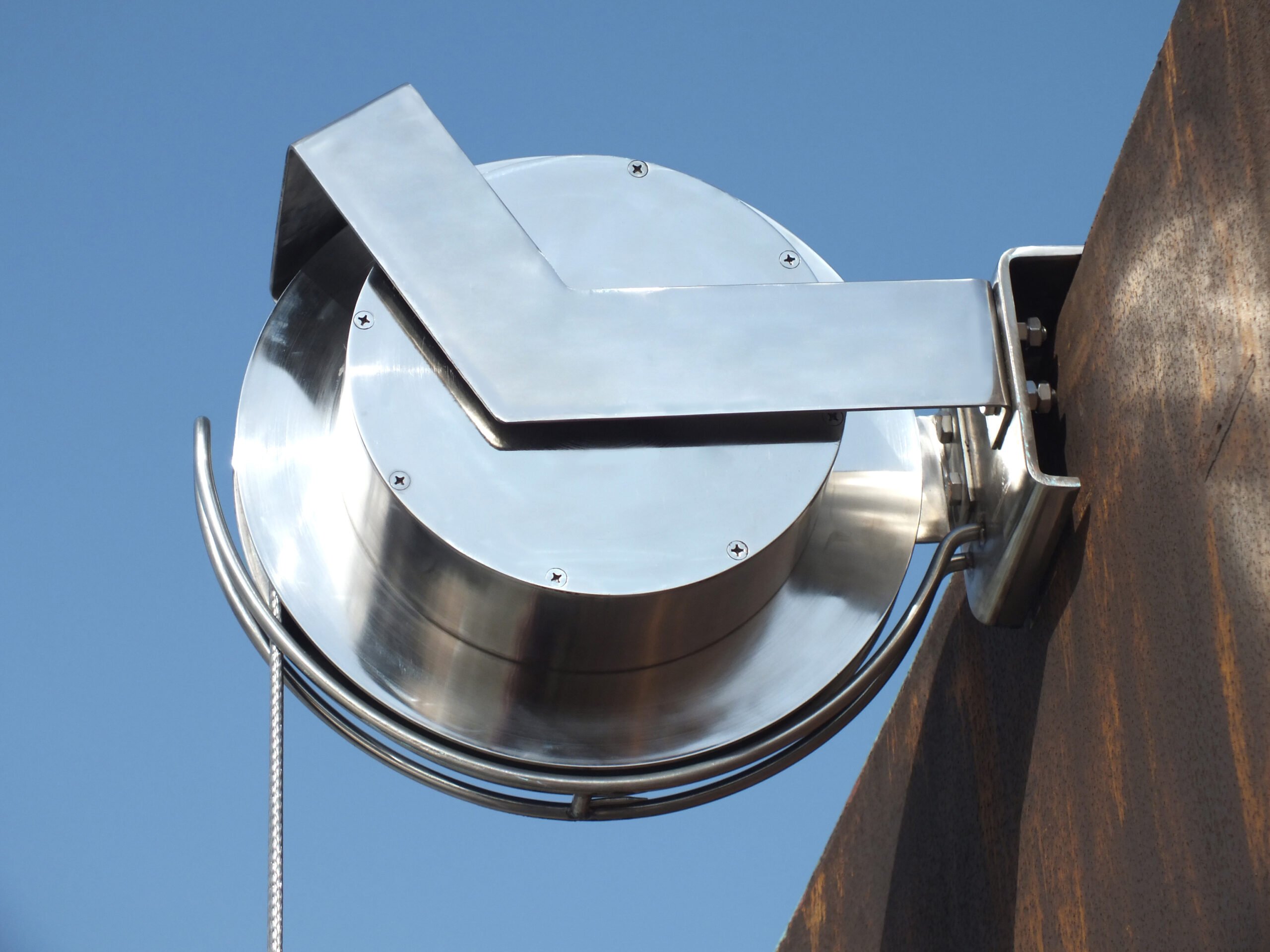

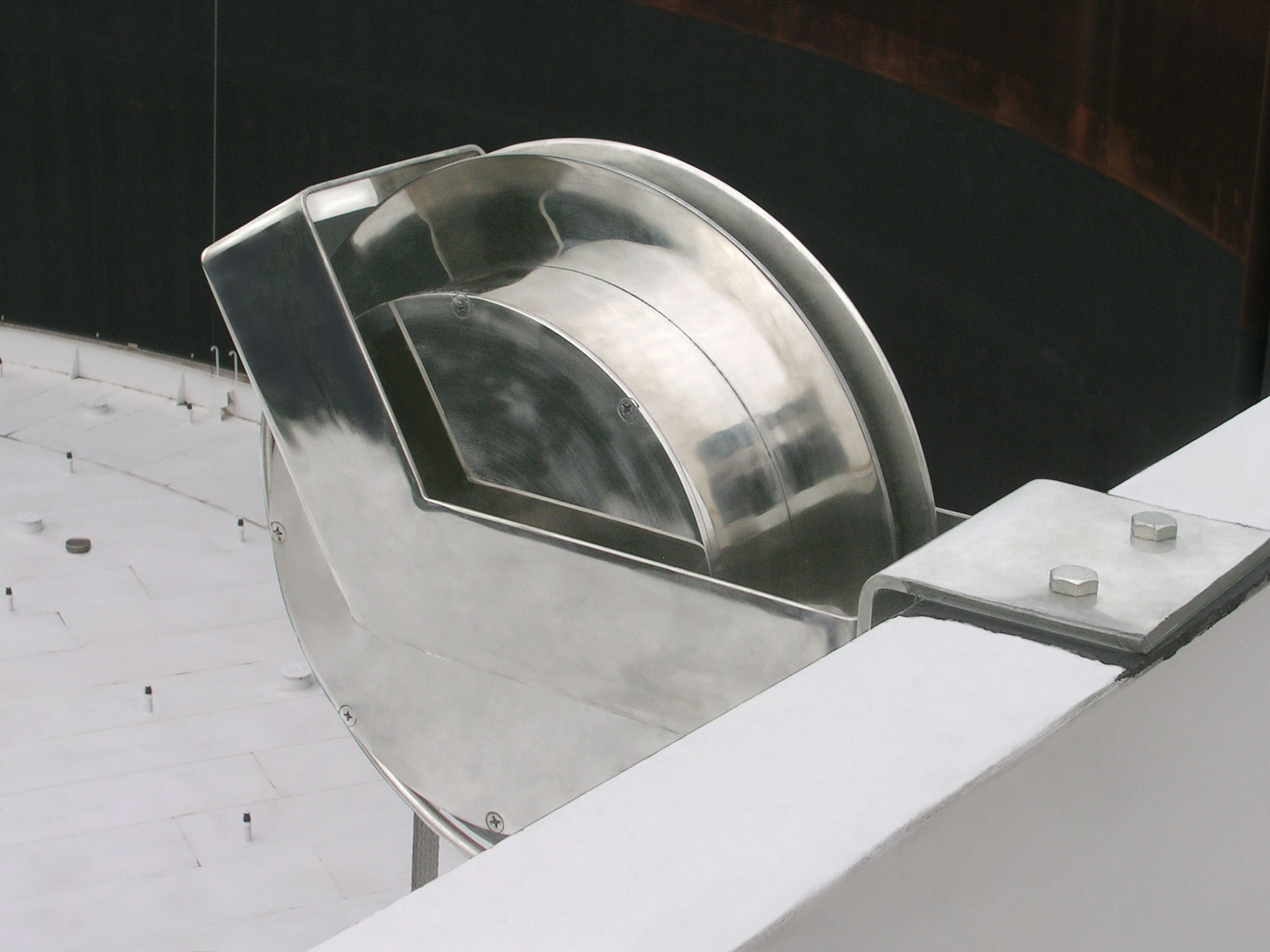

Para resolver este problema de toda la industria, LYTECH ha desarrollado una solución para mitigar estos eventos devastadores. El conductor de derivación retráctil (RBC) de LYTECH proporciona una conexión eléctrica directa, robusta y visiblemente inspeccionable entre la carcasa del tanque y el techo flotante, eliminando así el riesgo de diferencias de voltaje entre estos cuerpos metálicos. El RBC es una parte integral de nuestro enfoque de solución completa para aplicaciones de petróleo y gas.
El conductor de derivación retráctil de LYTECH cumple o supera las recomendaciones especificadas en Normas NFPA 780 y API 545. El RBC tiene certificación Ex y viene estándar con una garantía de reemplazo de 3 años con acuerdos de garantía extendida disponibles a pedido.
| Título | Información |
|---|---|
| Número de refacción | RBC-HD |
| Peso total | 53kg |
| Certificado para | CE (Ex) II 2 G Ex h IIC T4 Gb |
| Cumplimiento de especificaciones | API 545, NFPA 780 |
| Material de la cubierta | 316L acero inoxidable |
| Área de sección transversal | 50mm² |
| Conductor interno | 48 x 30 x 0.15 Cobre Estañado |
| Chaqueta protectora exterior | 48 x 30 x 0.15 Acero inoxidable 316L |
| Longitud Mínima | 23 m |
| Fuerza de rotura por tracción del cable (velocidad de tracción: 100 mm/min) | ≥ 21000 N |
| Diámetro del elemento de un solo conductor | 0.149 - 0.154 mm |
| Retraído | ≤ 0.015 Ω máx. |
| extendido | ≤ 0.030 Ω máx. |
Según las prácticas recomendadas por el American Petroleum Institute (API) 545, se requiere un mínimo de (2) conductores de derivación por tanque, con un espaciamiento promedio no mayor a cada 30m.
La siguiente tabla ilustra las cantidades mínimas requeridas según un rango de diámetros de tanque:
| Cantidad | Diámetro del tanque (m) | Cantidad | Diámetro del tanque (m) | Cantidad | Diámetro del tanque (m) | Cantidad | Diámetro del tanque (m) |
|---|---|---|---|---|---|---|---|
| 2 | ≤ 19.10 | 6 | ≤ 57.30 | 10 | ≤ 95.49 | 14 | ≤ 133.69 |
| 3 | ≤ 28.65 | 7 | ≤ 66.84 | 11 | ≤ 105.04 | 15 | ≤ 143.24 |
| 4 | ≤ 38.20 | 8 | ≤ 76.39 | 12 | ≤ 114.59 | --- | --- |
| 5 | ≤ 47.75 | 9 | ≤ 85.94 | 13 | ≤ 124.14 | --- | --- |
