SISTEMA MEJORADO DE PROTECCIÓN CONTRA RAYOS
El sistema mejorado de protección contra rayos de LYTECH utilizó la terminal aérea de emisión temprana (ESE) de Streamer probada y cumple con los estándares NFC 17-102.
LYTECH ESE Air Terminal utiliza el campo eléctrico que se produce para liberar un líder ascendente oportuno. Este proceso es un método seguro y eficiente para capturar la energía peligrosa de los rayos en un punto preferido.
A medida que una tormenta eléctrica se acumula sobre los alrededores del campo eléctrico ambiental, la terminal comienza a aumentar de voltaje. A medida que el líder descendente se acerca al área protegida, hay un rápido aumento en el campo eléctrico que inicia la activación de un cable sísmico ascendente desde la terminal.
El uso de una ESE Air Terminal protege un área más grande o mejorada en comparación con una barra convencional. Con la liberación de la serpentina ascendente desde la punta del remate antes que otros puntos estructurales de la competencia, la terminal se convierte en un punto preferido para la captura de la descarga del rayo dentro del área protegida.
Para las instalaciones que ya tenían un sistema de protección contra rayos convencional pero que seguían enfrentando problemas derivados de Lightning, LYTECH implementó ESE Air Terminal para hacer un diseño híbrido para complementar la protección contra rayos convencional existente para brindar una protección mejorada a las instalaciones.
Principios de emisión temprana de Streamer
El LYTECH ESE Air Terminal utiliza el campo eléctrico que se produce para liberar un líder ascendente oportuno. Este proceso es un método seguro y eficiente para capturar la energía peligrosa de los rayos en un punto preferido.
A medida que una tormenta eléctrica se acumula sobre los alrededores del campo eléctrico ambiental, la terminal comienza a aumentar de voltaje. A medida que el líder descendente se acerca al área protegida, hay un rápido aumento en el campo eléctrico que inicia la activación de un cable sísmico ascendente desde la terminal.
El uso de una ESE Air Terminal protege un área más grande o mejorada en comparación con una barra convencional. Con la liberación de la serpentina ascendente desde la punta del remate antes que otros puntos estructurales de la competencia, la terminal se convierte en un punto preferido para la captura de la descarga del rayo dentro del área protegida.
Combinación de Principios
Protección contra golpes directos
La terminal aérea LYTECH ESE utiliza el campo eléctrico que se produce para liberar un líder ascendente oportuno. Este proceso es un método seguro y eficiente para capturar la energía peligrosa de los rayos en un punto preferido.
Protección contra sobretensiones y sobretensiones transitorias
A medida que una tormenta eléctrica se acumula sobre los alrededores del campo eléctrico ambiental, la terminal comienza a aumentar de voltaje. A medida que el líder descendente se acerca al área protegida, hay un rápido aumento en el campo eléctrico que inicia la activación de un cable sísmico ascendente desde la terminal.
Sistemas de puesta a tierra y rejilla de tierra
El uso de una ESE Air Terminal protege un área más grande o mejorada en comparación con una barra convencional. Con la liberación de la serpentina ascendente desde la punta del remate antes que otros puntos estructurales de la competencia, la terminal se convierte en un punto preferido para la captura de la descarga del rayo dentro del área protegida.
Protección contra golpes directos
La terminal aérea LYTECH ESE utiliza el campo eléctrico que se produce para liberar un líder ascendente oportuno. Este proceso es un método seguro y eficiente para capturar la energía peligrosa de los rayos en un punto preferido.
Protección contra sobretensiones y sobretensiones transitorias
A medida que una tormenta eléctrica se acumula sobre los alrededores del campo eléctrico ambiental, la terminal comienza a aumentar de voltaje. A medida que el líder descendente se acerca al área protegida, hay un rápido aumento en el campo eléctrico que inicia la activación de un cable sísmico ascendente desde la terminal.
Sistemas de puesta a tierra y rejilla de tierra
El uso de una ESE Air Terminal protege un área más grande o mejorada en comparación con una barra convencional. Con la liberación de la serpentina ascendente desde la punta del remate antes que otros puntos estructurales de la competencia, la terminal se convierte en un punto preferido para la captura de la descarga del rayo dentro del área protegida.
Principios de protección

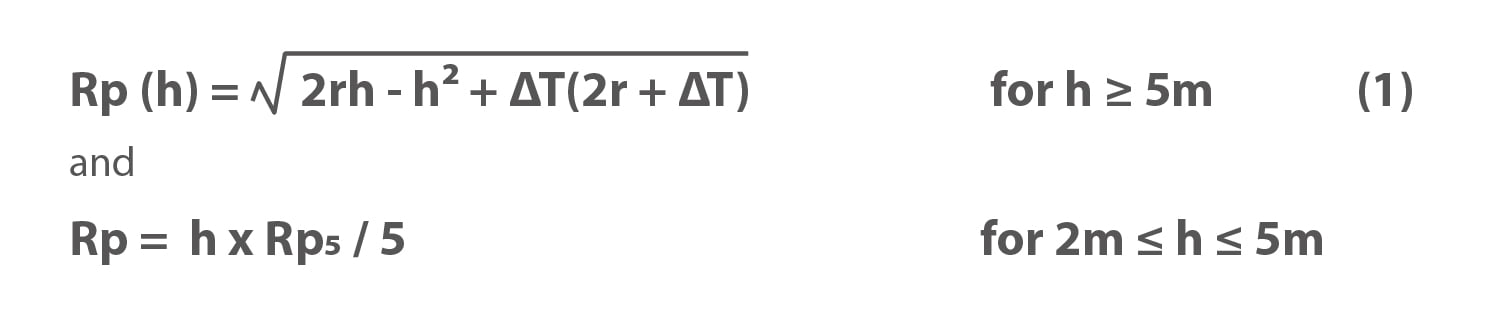

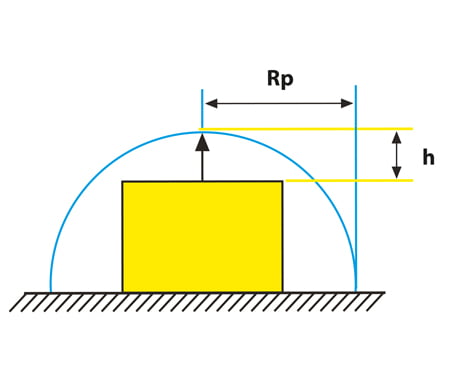

El radio de protección (Rp) de la Terminal Aérea LYTECH ESE se calcula utilizando la siguiente fórmula como se muestra en la Norma Nacional Francesa NF C 17-102.

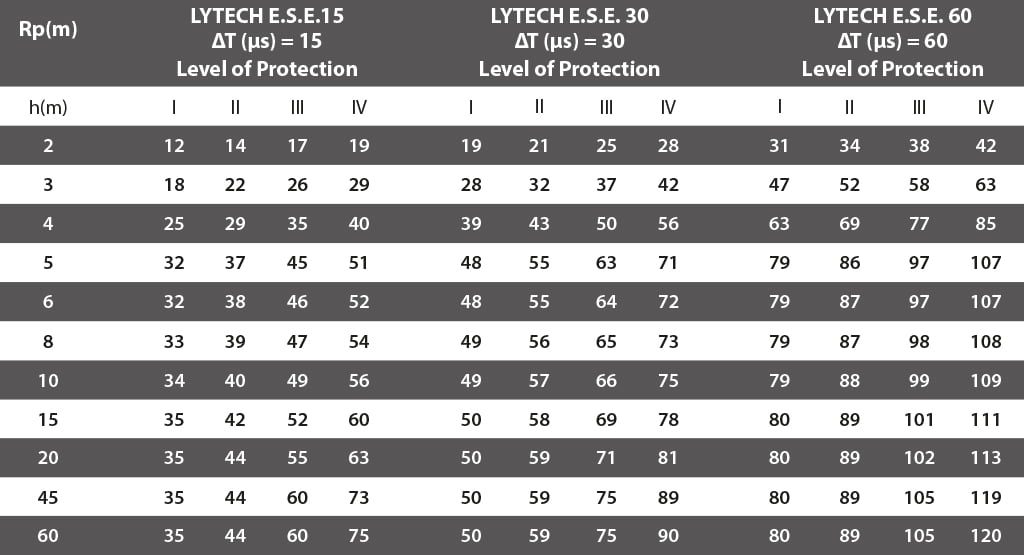

donde ΔT como se establece en nuestro modelo
LYTECH ESE 15, T ( μs ) = 15
LYTECH ESE 30, T ( μs ) = 30
LYTECH ESE 60, T ( μs ) = 60
Rp₅ = valor de Rp de (1)
h (en metros) = altura de la ESE Air Terminal sobre el tema o área a proteger.
r (en metros) = el nivel de protección elegido
r = 20m para Protección Nivel I (Protección Muy Alta)
r = 30m para Protección Nivel II (Protección Alta)
r = 45m para Protección Nivel III (Protección Media)
r = 60m para Protección Nivel IV (Protección Estándar)
Nos complace ofrecer nuestros servicios de diseño sin compromiso a nuestros clientes. Simplemente envíenos un correo electrónico con sus dibujos a ventas@lytech.uk y nosotros haremos el resto.

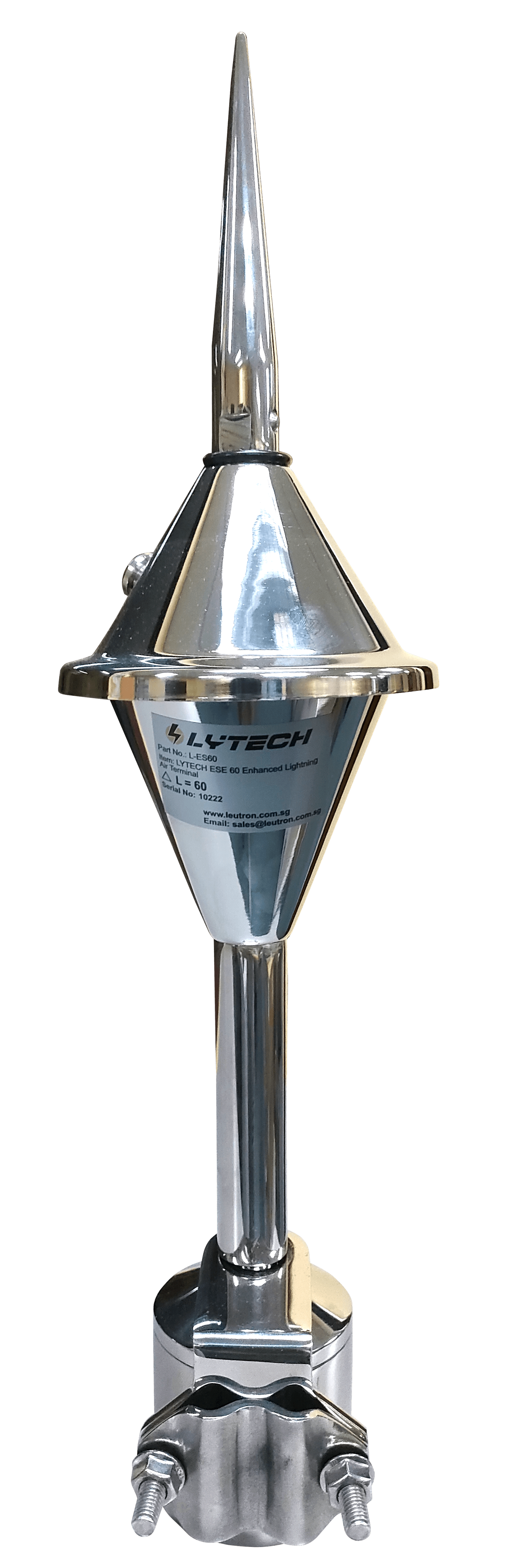

ESE Terminales Aéreas
El terminal Air está hecho de acero inoxidable que proporciona protección contra la corrosión. ESE Lightning Air Terminal cumple con los requisitos bajo los estándares NFC 17-102.

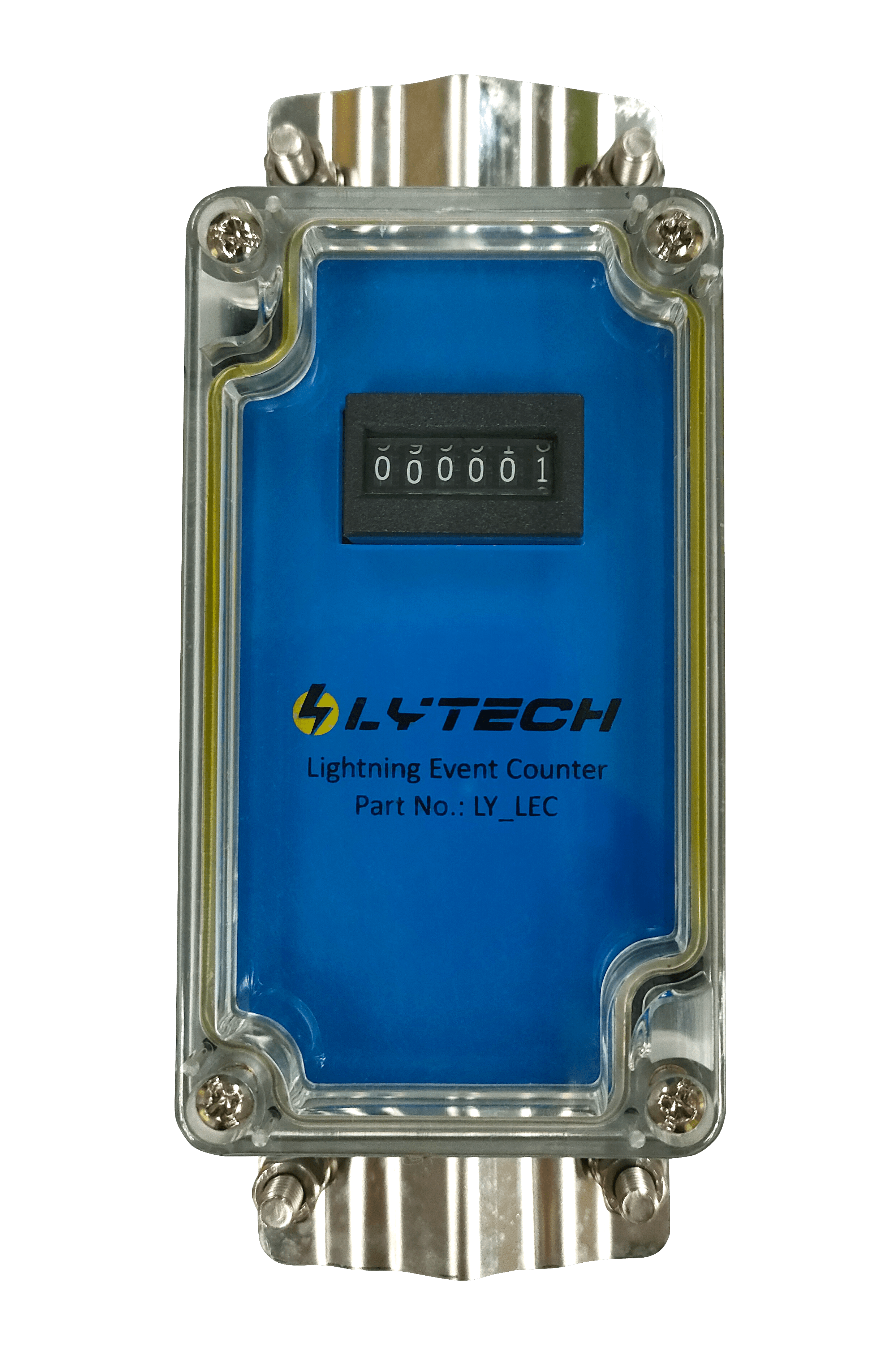

Contador de rayos
El conteo de rayos es monitoreado por LYTECH LEC, que puede brindar información sobre la intensidad de la ocurrencia de rayos en el área.
